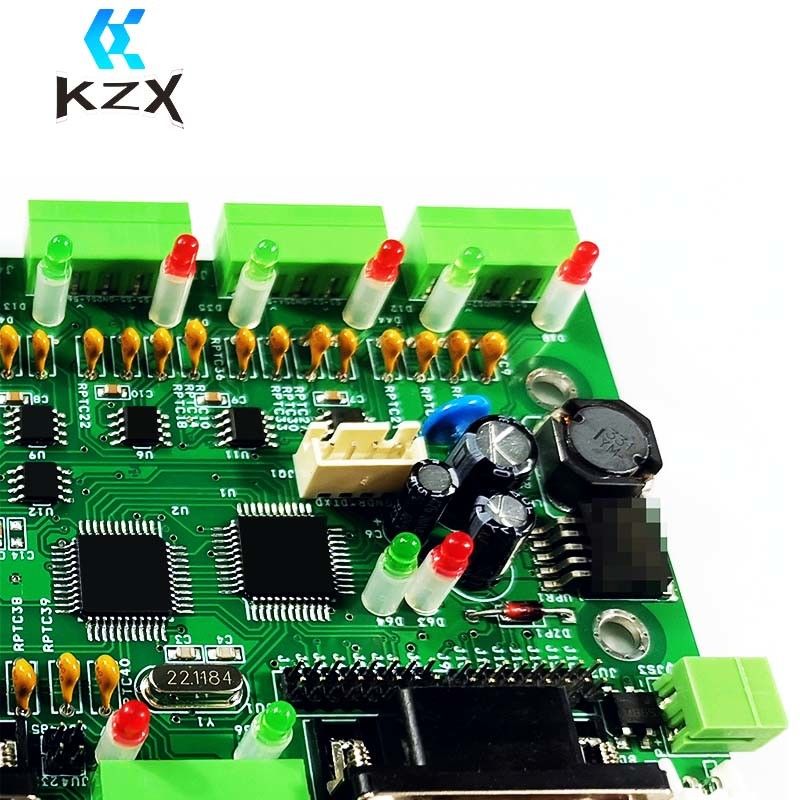

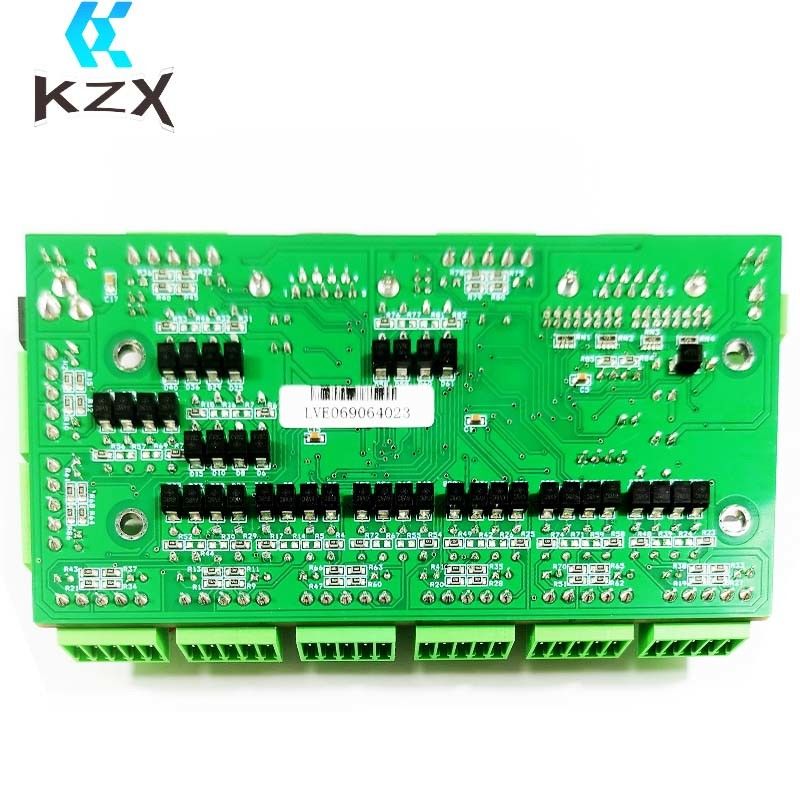

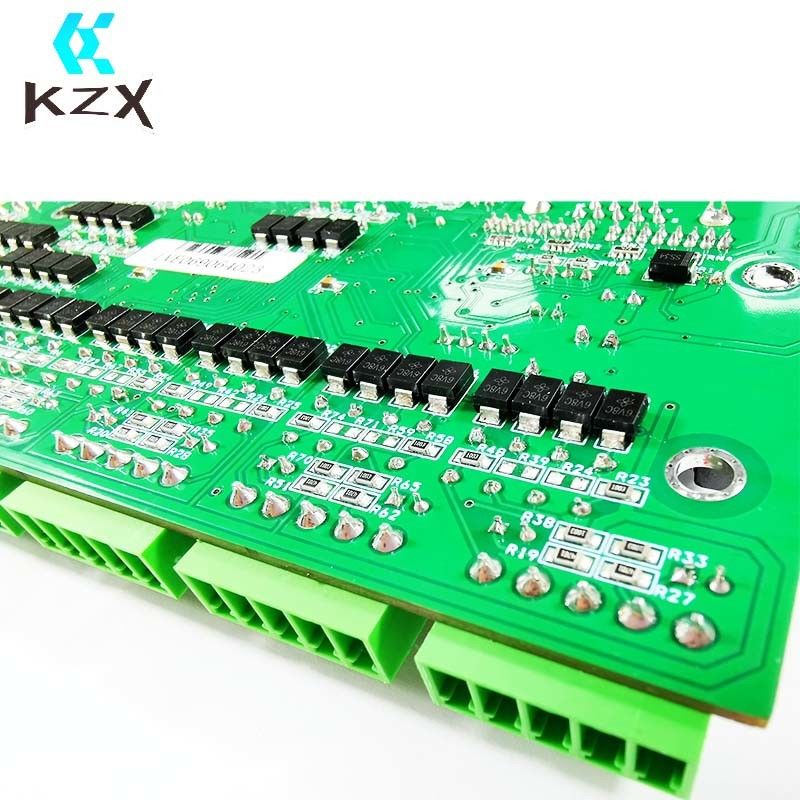

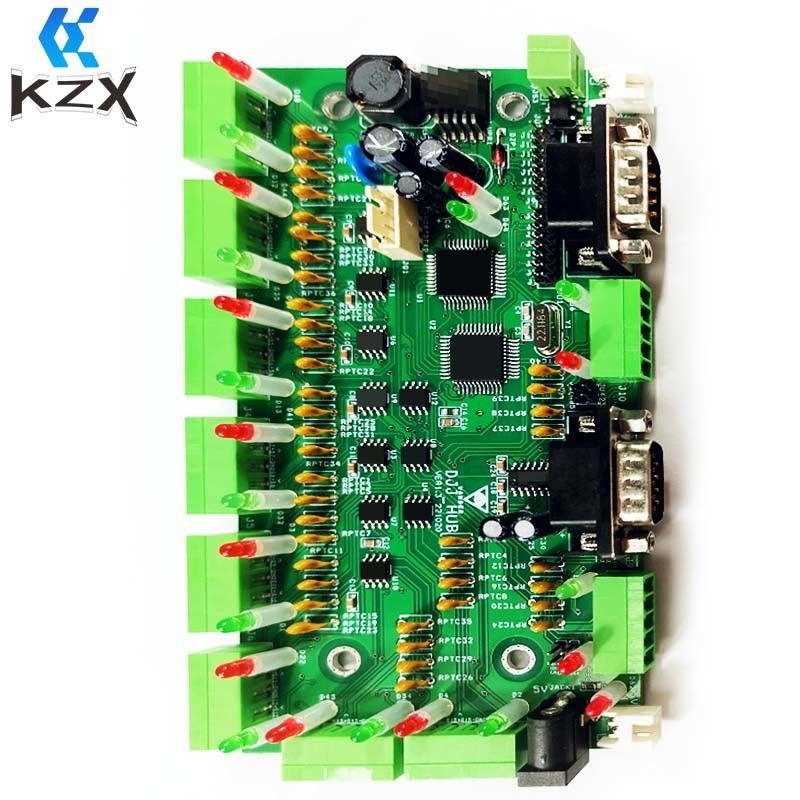

双面プロトタイプPCB組 0.4mm-3.2mm 0.5oz-4oz 銅厚さ

製品説明:

プロトタイプPCB組み立ては 迅速なターンアウトと高品質を必要とするプロジェクトに最適なソリューションですこの製品は,最も高い基準を満たし,迅速に完了する必要があるプロジェクトのために可能な限り最高の結果を提供するように設計されています最大10個の組成部品で000表面仕上げには,HASL,ENIG,OSP,浸透銀,浸透锡,金塗装が含まれています.単面板も用意されている銅の厚さは1/2ozから4ozです. プロトタイプPCB組は,特に二面PCB組,軽量PCB組を成長するのに適しています.産業用制御PCB組成優れた品質と迅速なターンオーバーで,プロトタイプPCBアセンブリは,どんなプロトタイプPCBプロジェクトにも最適な製品です.

特徴:

• 工業用PCB組成: PCB組成のプロトタイプ
• 最大 組み立てられた部品: 10000
• ボードサイズ: オーダーメイド
• 最大ボードサイズ: 500mm*500mm
• 表面塗装:HASL,ENIG,OSP,浸透銀,浸透锡,金塗装
• 板の厚さ: 0.4mm-3.2mm
• カスタムPCB組成
• 電子PCB板組

技術パラメータ:

応用:

KZXの原型PCB組成は,KZX2023120516のブランド名とモデル番号を持つ信頼性の高い製品です.これは中国の広東に起源を置き,25020001470ROSで認証されています.最低注文量は10個で 価格は交渉可能です商品は顧客の要求に応じて梱包され,配送時間は注文状況に係る.支払い条件にはT/T,L/C,Paypal,Western Unionなどが含まれます.供給能力は3つのPCB SMTラインです板の厚さは0.4mmから3.2mmまであり,カスタムボードサイズと銅の厚さは1/2ozから4ozに適しています. 最大のボードサイズは500mm*500mmです.この製品はカスタムPCBボードに最適です軽量PCBの組み立てや オーダーメイドPCBの組み立て

カスタマイズ:

サポートとサービス

プロトタイプPCBアセンブリは,プロトタイプと生産のニーズで顧客を支援するための幅広い技術サポートとサービスを提供しています.私たちの経験豊富なエンジニアと技術者は,設計のレビューを支援するために利用可能です部品の選択,テストと検証,トラブルシューティング.また,迅速なプロトタイプ作成とターンアロープ時間のための現場サービスを提供しています.当社のサービスには以下が含まれます:

• デザインレビュー
• コンポーネント選択
• テストと検証
• トラブルシューティング
• 迅速なプロトタイプ
• ターンアローンの時間

PCBのプロトタイプ組み立てに 疑問がある場合や 支援が必要な場合は 今日ご連絡ください

梱包と輸送:

プロトタイプPCB組成のパッケージングと輸送は,このプロセスの重要な部分です.プロトタイプが目的地に安全に到着することを保証するために,次の手順に従う必要があります.

• 小型の組成品では,プロトタイプを静止防止袋に詰め,その後,緩衝材料を装着した箱に詰めます.この箱には,電気静止放電の適切な警告も記入する必要があります..
• 大型の組成物は 静止性の高い袋に入れて,その後 十分なマッサージ材料を備えた大きな箱に入れておくべきです.この箱には,電気静止放電の適切な警告も記入する必要があります..
• 敏感なピンを持つ部品は,個別に反静的材料に包み,別々の袋に入れておく必要があります.
• 箱はテープで封印し,適切な輸送情報でマークする必要があります.
• 箱 は,信頼 できる 宅配 員 や 郵便 サービス を 用い て 送る べき です.
