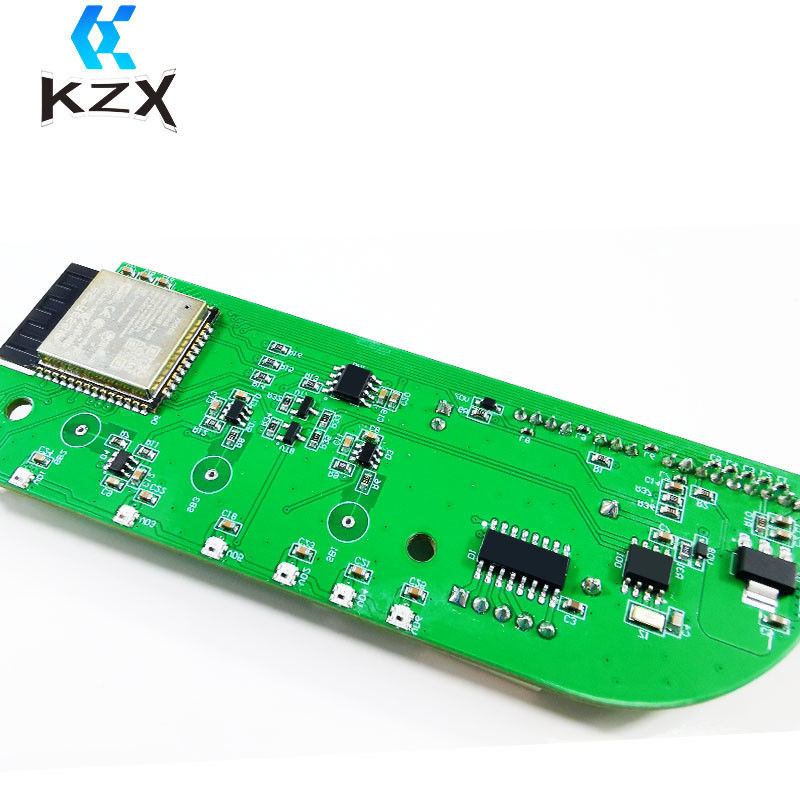

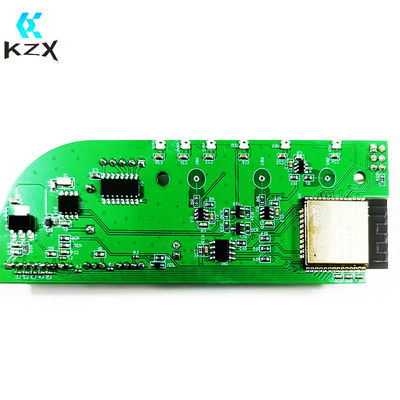

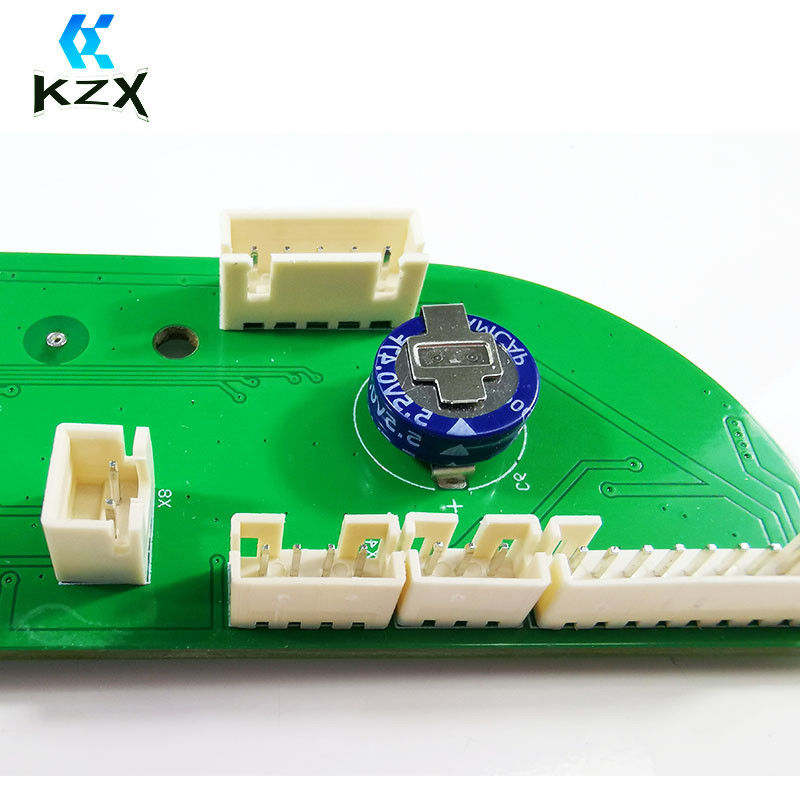

軽量PCB回路板の組み立てを成長させる 0.5oz-4oz銅厚さ

製品説明:

プロトタイプPCB組み立ては,工業用アプリケーションのための高精度で費用対効果の高いサービスです. 顧客にカスタム製PCBボード,双面PCB組み立て,単面PCB組,最大組成部品が10個まで,000また,さまざまな産業用アプリケーションのニーズを満たすために,HASL,ENIG,OSP,浸透銀,浸透チン,ゴールドプラティングなどの様々な表面仕上げオプションを提供しています.0 から 0 までの大きさと厚さがあります.4mm から 3.2mm まで,単面板,双面板,多層板などがあります.プロトタイプPCB組み立ては,産業用PCB組み立てプロジェクトのための信頼性とコスト効率の良いソリューションです.

特徴:

• 製品名:PCB組成のプロトタイプ
• カスタムPCB組成
• 電子回路板の組立
• 軽量PCB組成
• 板の厚さ: 0.4mm-3.2mm
• 表面塗装:HASL,ENIG,OSP,浸透銀,浸透锡,金塗装
• 最大ボードサイズ: 500mm*500mm
• 板の種類: 片面,二面,多層

技術パラメータ:

応用:

KZXのオファーカスタムPCBボード,双面PCB組,カスタムPCB組成そしてプロトタイプPCB組成ブランド名 KZX,モデル番号 KZX2023120516,25020001470ROSで認証され,最低注文量は10個です.価格とパッケージの詳細は交渉可能です.配達時間は注文状況によって異なります支払条件にはT/T,L/C,Paypal,ウェスタンユニオンなどが含まれます. KZXは1/2ozから4ozまでの銅厚さの3つのPCBSMTラインがあり,最大1万個の組成部品,最大500mmのボードサイズ,板の厚さ 0 から.4mm-3.2mm,および表面仕上げは,HASL,ENIG,OSP,浸透銀,浸透锡,ゴールドプレート.KZXは,さまざまなアプリケーション分野からの顧客のために優れたプロトタイプPCB組立サービスを提供しています..製品が高品質で顧客の期待に応えられるようにしています 高性能と長期的信頼性を保証します

カスタマイズ:

プロトタイプPCB組成
ブランド名:KZX
モデル番号:KZX2023120516
原産地: 広東,中国
認証: 25020001470ROS
最低注文量: 10個
価格: 価格交渉
パッケージの詳細: お客様が指定したパッケージ
配達時間: 注文状況により
支払い条件:T/T,L/C,Paypal,ウェスタンユニオンなど
供給能力: 3つのPCB SMTライン
ボードサイズ: オーダーメイド
銅の厚さ: 1/2オンス-4オンス
最大ボードサイズ: 500mm*500mm
板の厚さ: 0.4mm-3.2mm
板の種類: 片面,二面,多層

KZXは,単面板,双面板,多層板を含むカスタマイズされたPCBボードを産業用PCB組装サービスに特化した.板の厚さは 0 から 0 までの範囲で.4mmから3.2mm,銅の厚さ 1/2オンスから4オンスです. 私たちの認証は25020001470ROSで,最小注文量は10個です.私たちのサービスの価格は交渉可能で,配達時間は注文状況に係る. 私たちは,T/T,L/C,Paypal,およびウェスタンユニオンなどの支払い条件を受け入れます. 3つのPCB SMTラインで,私たちはあなたのニーズを満たすために信頼できるサービスを提供することを確信しています.

サポートとサービス

私たちはあなたのプロトタイプPCB組立ニーズのための技術的サポートとサービスを提供します. 私たちの経験豊富なスタッフは,私たちの製品とサービスについてあなたが持つかもしれない質問に答えるために利用可能です.私たちは,あなたのプロジェクトが効率的かつ満足のいく形で完了することを保証するために,個別のサポートを提供しています.

当社の技術サポートとサービスは以下の分野をカバーします.

• 設計とエンジニアリング - 私たちの経験豊富なエンジニアは,PCB組成の設計とエンジニアリングに関する助言と指導を提供することができます.
• 製造 - 当社では原型PCBアセンブリを製造する能力があります.また,プロジェクトに必要なコンポーネントや材料の注文にも協力します.
• テストと品質管理 - 私たちのテストと品質管理プロセスは,各プロトタイプ組成が最高水準を満たしていることを保証します.テストプロセス中に遭遇した問題についてフィードバックを提供します.
• 顧客サービス - 当社の顧客サービスチームは,当社の製品やサービスに関するご質問に答えることができます.

私たちのプロトタイプPCBアセンブリ技術サポートとサービスについて質問がある場合は,私達に連絡することを躊躇しないでください.

梱包と輸送:

プロトタイプPCB組成は,製品開発ライフサイクルの重要な部分です.安全で安全な配送を確保するために,プロトタイプPCB組成を正しくパッケージし出荷することが重要です.

プロトタイプPCB組成物は,静電,塵,物理的な損傷から部品を保護するように設計された抗静電袋または箱に梱包する必要があります.

PCB組成物は,部品を衝撃や振動から保護するように設計された頑丈な箱にも配送されるべきです.損傷のリスクを減らすために使用する必要があります..

パッケージは,紛れや運送の遅延を防ぐために,明瞭にラベルを付けなければならない.ラベルには,送信者の名前,受信者の名前,受信者の住所,パッケージの追跡番号.

また,信頼性の高い運送業者によって荷物が送られるようにすることが重要です.運送者は追跡情報と信頼性の高い配達時間を提供することが必要です.
