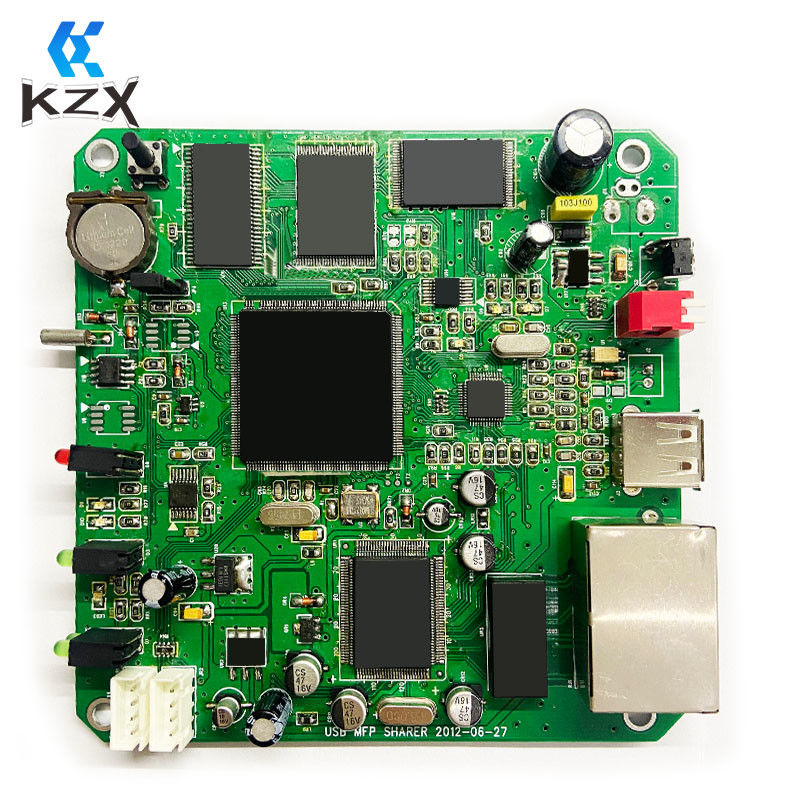

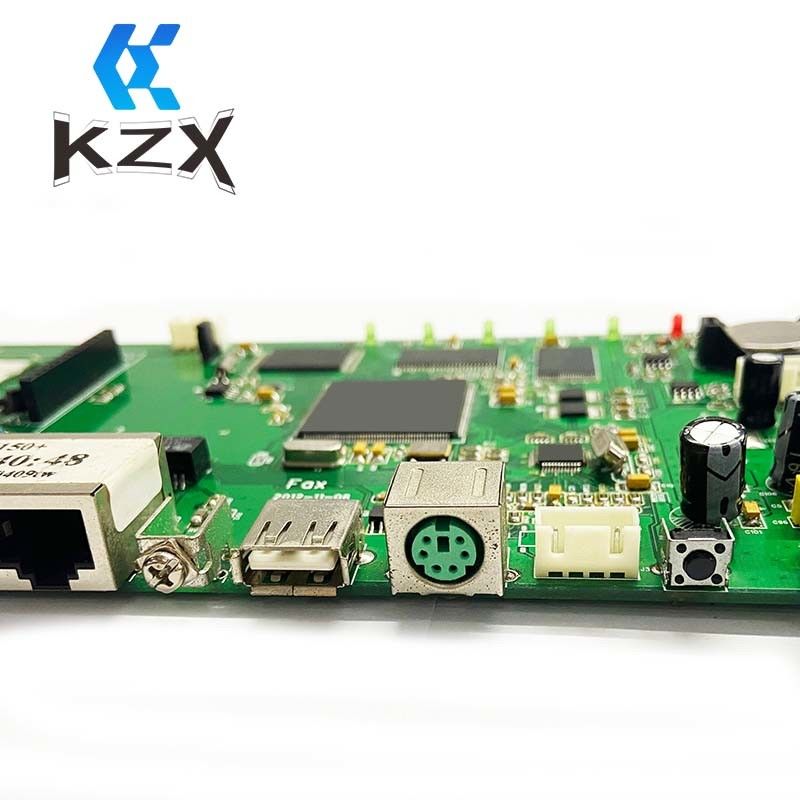

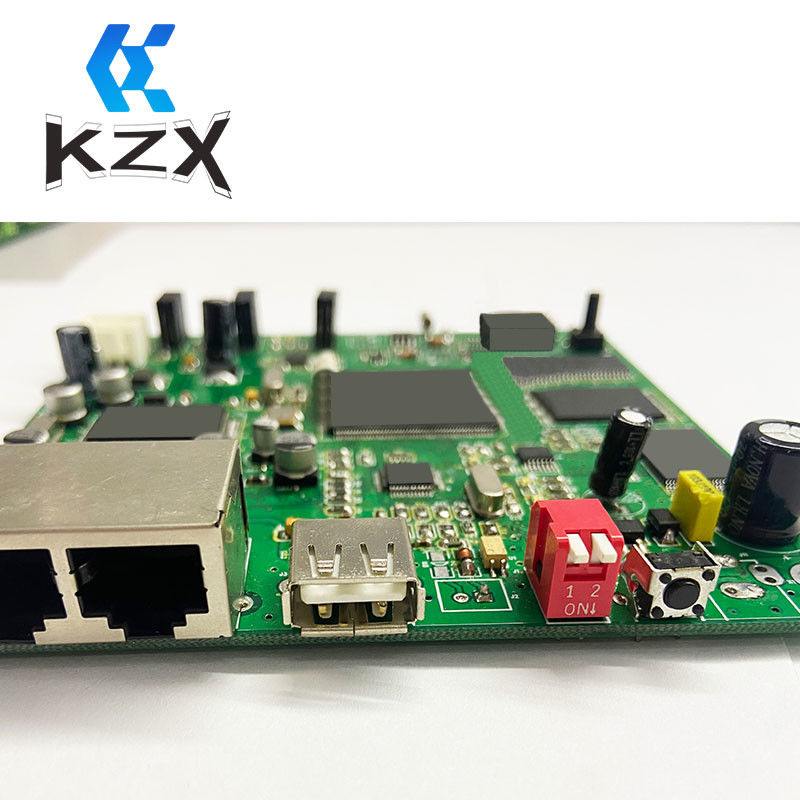

1-20層 マルチレイヤプリント回路板 0.5oz 1oz 2oz 3oz

製品説明:

多層PCB組成は高度な技術で 洗練された電子機器の製造に使用されています印刷回路板 の 複数の 層 と ほかの 部品 を 組み合わせ て 単一の 装置 を 形成 する ため に 設計 さ れ て いるこの技術は通信,産業,その他の高レベルのアプリケーションで使用されています.
多層PCB組成は,より高い性能,密度,信頼性を提供する.高レベルの精度または速度を必要とするアプリケーションで一般的に使用されます.組装の層数は1から20に及び,銅の厚さは1/2OZから3OZに異なる可能性があります.穴の最小サイズは0.01'0,0.25mmまたは10mmです.
組み立てプロセスは複雑で,ある程度の専門知識と細部への注意が必要です.また,板の層が正確に並べられ,部品が正しく配置され,溶接されている必要があります板に用いられるシルクスクリーン色は,白色,黒色,黄色である.
多層PCB組成は,自動車,航空宇宙,医療,通信業界など,さまざまな産業で使用されています.例えば8層PCBと通信PCBの組成より高い精度と信頼性を要求する.

技術パラメータ:

応用:

KZX多層PCB組 (モデル番号:KZX2023120506) は,高品質の8層PCBで,板厚さは0.4-3.0mm,最小痕跡/スペースは4mlからなる.中国で有名なブランド25020001470ROSによって認証されています. 最低の注文量は10個で,価格は交渉可能です. お客様が指定したパッケージで配送され,リードタイムは7-15日です.支払条件にはT/Tが含まれます20層までのPCBを生産できる 3つのPCB SMTラインがあります.この8層PCB組は,消費者電子機器などの回路ボードの組立を必要とするアプリケーションに理想的です家電,通信機器,医療機器,自動車機器,産業制御などです. 信頼性があり,コストも高く,効率も高いです.

カスタマイズ:

サポートとサービス

XYZでは,当社の多層PCB組立製品に包括的で信頼性の高い技術サポートとサービスを提供しています.経験豊富な専門家のチームは,あなたが持つ可能性のある質問や懸念にあなたを助けるために常に利用可能です.

当社の技術サポートサービスには以下が含まれます

• あなたのニーズに適した製品を選択するのに役立つコンサルティング
• あなたのアプリケーションのための設計とエンジニアリングの支援
• 製品を現場に設置し,セットアップする
• 継続的な保守とトラブルシューティング
• ソフトウェアの更新とアップグレード
• スタッフの訓練と教育

製品設計,製品テスト,認証など, 製品から最大限に活用できるようにします.製品保証と修理サービス.

私たちの多層PCBアセンブリ製品やサービスについて質問がある場合は,私達に連絡することを躊躇しないでください.

FAQ:
