提供するものは1) 良い品質管理 2) 非常に競争力のある価格 3) 最先端の技術製品 4) ライフスタイル消費者電子機器の最高の専門チーム5) 円滑なコミュニケーション 6) 効果的なOEM&ODMサービス

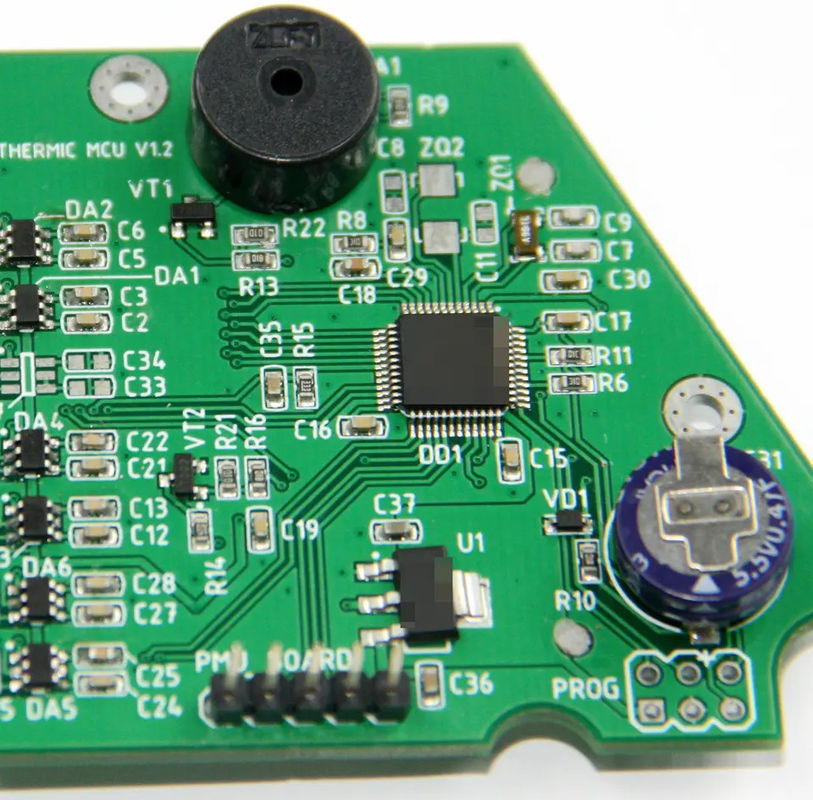

PCBA PCB印刷回路板組み立て Gerber ファイル BOM リスト ワンストップ PCBA PCB回路板 カスタム PCBA PCB 板
| PCBの技術仕様 | |||||
| 注文量 | 1-500から000 | ||||
| 層数 | 1,2,4,622層まで | ||||
| 板材 | FR-4,エポキシガラス,FR4高Tg,ロース対応,アルミ,ロジャースなど | ||||
| PCB タイプ | 硬い 柔軟 硬い 柔軟 | ||||
| 形状 | 形は何であれ:長方形,丸い,スロット,切断,複雑,不規則など | ||||
| 最大PCB寸法 | 20インチ*20インチまたは500mm*500mm | ||||
| 板の厚さ | 0.4~4.0mm | ||||
| 厚さの許容量 | ± 10% | ||||
| 銅の厚さ | 1/2OZ 1OZ 2OZ 3OZ | ||||
| 銅の厚さの許容量 | ±0.25オンス | ||||
| 溶接マスク | 緑,赤,白,黄色,青,黒など | ||||
| シルクスクリーン | ホワイト,イエロー,ブラック,ネガティブなど | ||||
| シルクスクリーン ライン幅 | 0.006'または0.15mm | ||||
| 表面仕上げ | HASL,ニッケル,インムゴールド,インムチン,インムシルバー,OSPなど | ||||
| 穴の直径 | 0.01'",0.25ミリまたは10ミリ | ||||
| PCB切削 | 切断,Vスコア,タブルーティング | ||||
| PCB 組み立て能力 | |||||
| SMT ジョイント ミニスペース | 0201mm | ||||
| QFPスペース | 傾き 0.3mm | ||||
| ミニ パッケージ | 201 | ||||
| ミニサイズ | 2*2インチ ((50*50mm) | ||||
| 最大サイズ | 14*22インチ ((350*550mm) | ||||
| 位置の精度 | ±0.01mm | ||||
| 位置の精度 | QFP,SOP,PLCC,BGA | ||||
| 配置能力 | 08050603 0402 0201 | ||||
| PCB リード タイム (作業日) | |||||
| 単面 双面 | 4層 | 6層 | 8層以上 | HDI | |
| サンプルリードタイム (通常) | 4~5日 | 6~7日 | 7~8日 | 10~12日 | 10~12日 |
| サンプルリードタイム (より速い) | 2~3日 | 3~5日 | 6 日 | 6~7日 | 12 日 |
| 大量生産のリードタイム | 7~10日 | 10~14日 | 13-14 日 | 16 日 | 20日 |
| PCB 組み立てのリードタイム | |||||
| サンプルリードタイム | PCB Fab+コンポーネントの調達+PCBA= 7~15日程度の難易度に応じて | ||||
| 大量生産のリードタイム | PCB製造+コンポーネント調達+PCBA=14~28日 QTYとレベル困難に応じて | ||||
